工業機器人拆裝調試實訓臺
一、功能配置
工業機器人拆裝調試實訓臺選用先進的6關節機器人，作為學生對工業機器人核心部件和機械結構的認知平臺，從內部構成理解工業機器人的運動方式和動力傳遞，有助于機械相關學生通過真實設備消化理論知識，完善機械設計及運動控制的知識結構。
通過對6關節機器人本體的組裝與拆解、裝配與調試，學習機械的的工作原理與調試方法。通過機器人標定與測量，了解機器人特性，在實際應用中充分發揮機器人的性能?？梢宰寣W(xué)生掌握：機器人本體結構（包括基座、手臂、手腕）、熟悉諧波減速器（包括諧波減速器工作原理、結構、安裝與維護）、機器人運動軸與坐標系（包括機器人主要技術參數、機器人運動軸的名稱、機器人坐標系的種類、機器人自由度）、機器人基本術語與圖形符號（包括機器人基本術語、圖形符號）、機器人調試（包括機器人零位、機器人精度測試）。
提供三維拆裝軟件學習，高仿真建模，真實的還原機器人插裝場景，并且包括工業機器人機械認知、原理認知、機械安裝與調試、常見故障排查，故障維修等精選內容。學員可以反復練習，快速掌握機器人拆裝技巧。

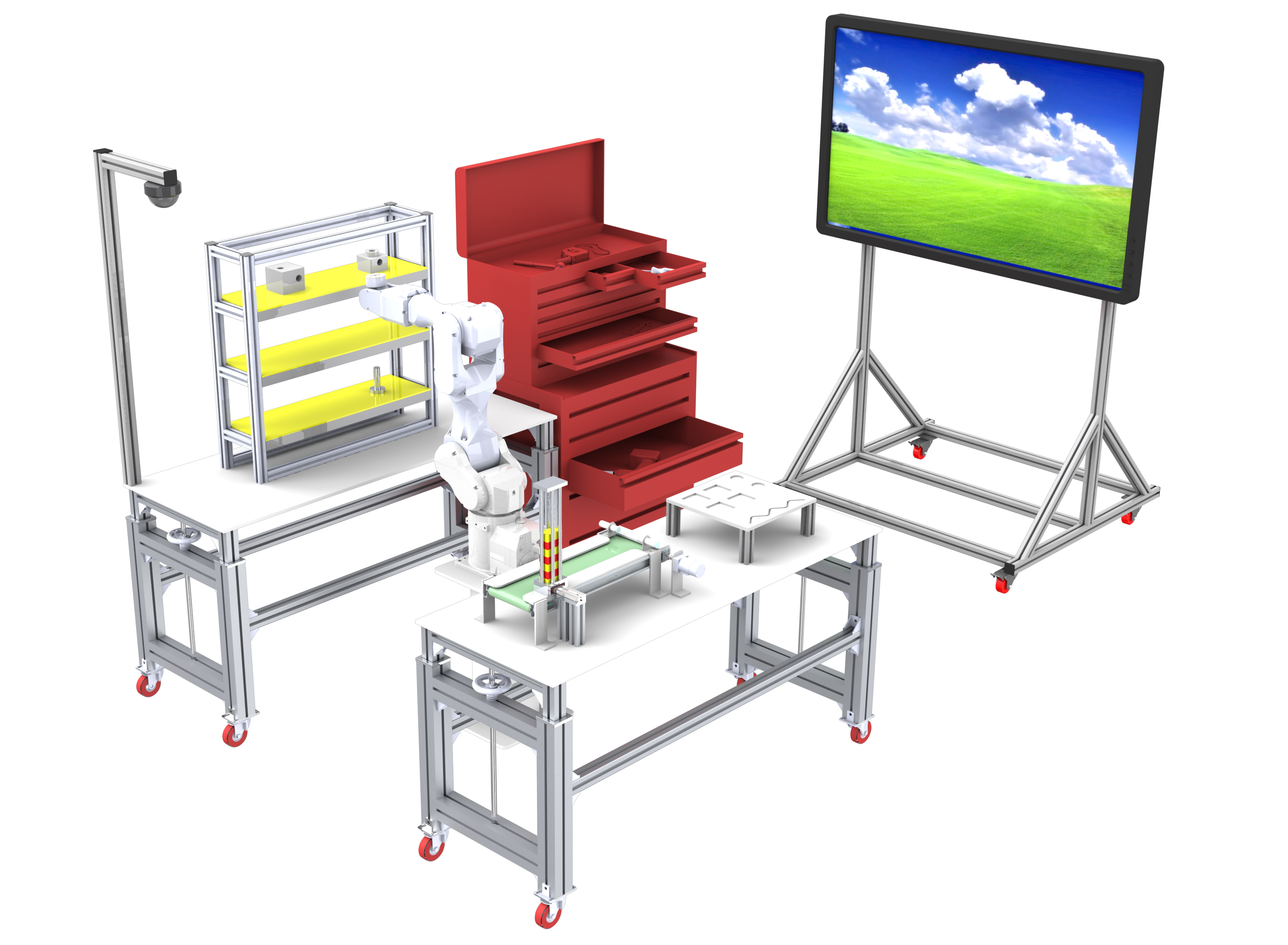

（一）工業機器人拆裝實訓臺
操作臺采用升降形式設計，桌體采用優質鋁型材搭建，臺面采用工業鋁型材拼接并鋪設防撞墊，底面用于放置機器人本體散件。
拆裝實訓臺技術參數
（二）六自由度工業機器人
（四）機器人本體器件認知
提供機器人本體所有器件的規格書，包括機器人本體尺寸圖，電機規格書、諧波減速機規格書等。可以認識機器人內部結構，比如機器人關節的結構組成，不同關節的設計差異。了解各關節的諧波減速機特性與參數。以及各關節電機的選型要求。
（五）機器人本體拆裝與調試
通過本體的拆裝與調試可以學習機器人結構原理、裝配、生產現場安裝、調試、故障排查及維護教學等。
本體可以拆裝到螺釘級，并提供拆裝散件的實物圖。配置詳細的“工業機器人本體拆裝手冊”和全流程視頻教程，詳細介紹各部分的機械安裝、拆解過程，以及注意事項 。
裝配好的機器人本體，可進行電氣調試，調試各關節的安裝是否良好。并可進行關節零位標定，標定后的機器人提供較高的軌跡精度
（六）機器人三維設計學習
提供全套的機器人本體設計3D資料，采用STEP格式。學生可以學習機器人本體設計，也可以在原來的3D文件基礎上，根據需求進行修改，開發自己的機器人本體結構。并把設計文件加工成實際的機械零件，DIY動手裝配自己的機器人本體。
二、機器人校準測試模塊
校準測試模塊主要由輸送校準模塊、軌跡標定模塊、立體倉儲模塊組成。機器人本體拆裝完成后，可進行編程、調試、校準功能。可根據機器人程序進行測試安裝的本體是否合格。

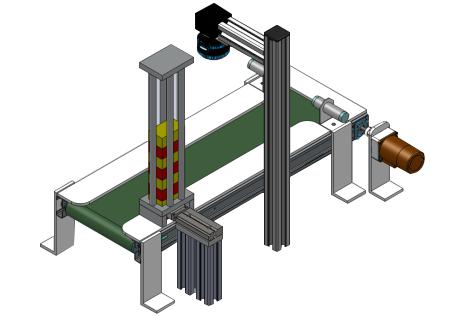

（一）輸送校準模塊
輸送校準模塊供料可以進行單一的上料或進行組合上料，并且可對上料速度快慢進行控制。安裝在型材實訓桌上，用于傳輸工件，工件在運送過程中，機器人可根據運行速度、工件屬性等條件進行工件輸送，體現工業機器人的智能處理與精確位置的標定功能
l 輸送校準模塊技術參數

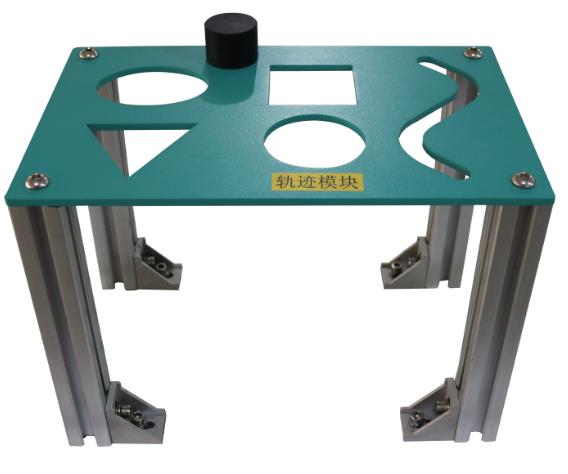

（二）軌跡標定模塊
配備軌跡標定板，用于在規定的程序中進行軌跡檢驗
標定板采用鋁合金表面陽極噴砂氧化形式制造，尺寸250mm×150mm，包含三角形、S型、方形、長方形、圓形軌跡。

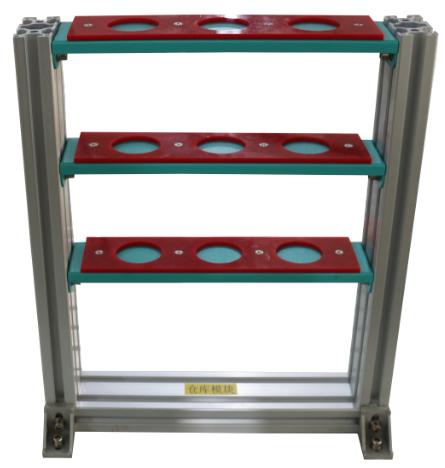

（三）立體倉儲模塊
模塊基體采用鋁板搭建，安裝在型材實訓桌上，可放置裝配、拋光的組件，設置分類放置的工件料庫。
三、拆裝工具車
每個拆裝工作臺區域設置一個監控?cái)z像頭，可將學生的整個拆裝過程進行全程攝錄，作為學生的數據庫，統計學生的操作過程是否正確，是否規范。
視頻資源可隨時提取與截取，進行微課教學及資源庫整合，完成精品微課的資提取、結構框架清晰、現場效果明確的資源庫。
l 液晶屏幕技術參數
安全防護欄采用優質鋁型材搭建，中間部分為黃色網格。
l 安全防護欄技術參數
六、拆裝機器人教學資源
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
工業機器人拆裝調試實訓臺選用先進的6關節機器人，作為學生對工業機器人核心部件和機械結構的認知平臺，從內部構成理解工業機器人的運動方式和動力傳遞，有助于機械相關學生通過真實設備消化理論知識，完善機械設計及運動控制的知識結構。
通過對6關節機器人本體的組裝與拆解、裝配與調試，學習機械的的工作原理與調試方法。通過機器人標定與測量，了解機器人特性，在實際應用中充分發揮機器人的性能?？梢宰寣W(xué)生掌握：機器人本體結構（包括基座、手臂、手腕）、熟悉諧波減速器（包括諧波減速器工作原理、結構、安裝與維護）、機器人運動軸與坐標系（包括機器人主要技術參數、機器人運動軸的名稱、機器人坐標系的種類、機器人自由度）、機器人基本術語與圖形符號（包括機器人基本術語、圖形符號）、機器人調試（包括機器人零位、機器人精度測試）。
提供三維拆裝軟件學習，高仿真建模，真實的還原機器人插裝場景，并且包括工業機器人機械認知、原理認知、機械安裝與調試、常見故障排查，故障維修等精選內容。學員可以反復練習，快速掌握機器人拆裝技巧。
操作臺采用升降形式設計，桌體采用優質鋁型材搭建，臺面采用工業鋁型材拼接并鋪設防撞墊，底面用于放置機器人本體散件。
拆裝實訓臺技術參數
| 序號 | 名稱 | 規格參數 |
| 1. | 外形尺寸 | 1200×500×800mm |
| 2. | 升降行程 | 800-1380mm |
| 3. | 升降助力形式 | 液壓助力 |
| 4. | 桌體材質 | 6262+4040鋁型材 |
| 5. | 桌面材質及規格 |
材質：工業鋁型材 結構：拼接為一個整體，臺面上布有T型槽，槽中心間距為20mm，可以使用M6快速拆卸的T型螺母和彈簧螺母塊 |
| 6. | 防撞墊性能 | 采用3mm軟玻璃PVC防水防燙防油免洗塑料透明防撞墊 |
| 1 | 品牌型號 | 六自由度工業機器人 | |
| 2 | 減速機 | 六關節諧波（J1,J2,J3,J4,J5,J6） | |
| 3 | 動作自由度 | 6 | |
| 4 | 最大負載 | 5kg | |
| 5 | 工作范圍 | 940mm | |
| 6 | 手腕法蘭面 | 80mm/8-M5均布安裝螺紋孔 | |
| 7 | 最大范圍 | J1 | ±180° |
| 8 | J2 | -100°~+90° | |
| 9 | J3 | -80°~+95° | |
| 10 | J4 | ±180° | |
| 11 | J5 | ±120° | |
| 12 | J6 | ±360° | |
| 13 | 最大運動速度 | J1 | 266°/s |
| 14 | J2 | 297°/s | |
| 15 | J3 | 300°/s | |
| 16 | J4 | 333°/s | |
| 17 | J5 | 500°/s | |
| 18 | J6 | 500°/s | |
| 19 | 重復定位精度 | ±0.05mm | |
| 20 | 本體重量 | 73kg | |
| 21 | 電源電壓 | 220V | |
| 22 | 能耗 | 2.8KW | |
| 23 | 安裝方式 | 地面安裝，支架安裝，倒置安裝 | |
| 24 | 應用 | 裝配、物料搬運、箱內堆疊等 | |
| 25 | 本體防護等級 | IP54 | |
| 26 | 電控柜防護等級 | IP54 | |
（三）機器人控制器
| 1 | 品牌型號 | 與六度自由工業機器人配套 |
| 2 | 控制示教器 | 8寸真彩觸摸屏 |
| 3 | 模號的組成 | 一套模號中包含有一個主程序與 8 個子程序可根據實際情況對其進行選擇使用。 |
| 4 | 編碼器讀取方式 | “脈沖”、“CAN”、“RS485”三種。 |
| 5 | 原點指令作用 | 可設置軸回原點的順序機速度。 |
| 6 | 抱閘輸出 | 輸出電壓DC 24V |
| 7 | 通訊功能 | 網絡配置IP地址配選擇通訊方式。 |
| 8 | 輸入電源 | AC220V電源 50/60Hz |
| 9 | 溫度 | <50℃ |
| 10 | 可完成實訓 | 電機參數設定、結構參數設定、接線端口自行接線、驅動電纜接線等電氣部分拆裝實訓內容 |
提供機器人本體所有器件的規格書，包括機器人本體尺寸圖，電機規格書、諧波減速機規格書等。可以認識機器人內部結構，比如機器人關節的結構組成，不同關節的設計差異。了解各關節的諧波減速機特性與參數。以及各關節電機的選型要求。
（五）機器人本體拆裝與調試
通過本體的拆裝與調試可以學習機器人結構原理、裝配、生產現場安裝、調試、故障排查及維護教學等。
本體可以拆裝到螺釘級，并提供拆裝散件的實物圖。配置詳細的“工業機器人本體拆裝手冊”和全流程視頻教程，詳細介紹各部分的機械安裝、拆解過程，以及注意事項 。
裝配好的機器人本體，可進行電氣調試，調試各關節的安裝是否良好。并可進行關節零位標定，標定后的機器人提供較高的軌跡精度
（六）機器人三維設計學習
提供全套的機器人本體設計3D資料，采用STEP格式。學生可以學習機器人本體設計，也可以在原來的3D文件基礎上，根據需求進行修改，開發自己的機器人本體結構。并把設計文件加工成實際的機械零件，DIY動手裝配自己的機器人本體。
二、機器人校準測試模塊
校準測試模塊主要由輸送校準模塊、軌跡標定模塊、立體倉儲模塊組成。機器人本體拆裝完成后，可進行編程、調試、校準功能。可根據機器人程序進行測試安裝的本體是否合格。
（一）輸送校準模塊
輸送校準模塊供料可以進行單一的上料或進行組合上料，并且可對上料速度快慢進行控制。安裝在型材實訓桌上，用于傳輸工件，工件在運送過程中，機器人可根據運行速度、工件屬性等條件進行工件輸送，體現工業機器人的智能處理與精確位置的標定功能
l 輸送校準模塊技術參數
| 1 | 模塊尺寸 | 600mm*80mm*160mm |
| 2 |
光電傳感器 （3只） |
發光源：紅外光 檢測距離：0-300mm 工作電壓：12~24VDC 指示:360°LED指示 輸出模式：NPN or PNP 保護電路：電源反接保護 響應速度：0.5ms Max 防護等級：IP66 |
配備軌跡標定板，用于在規定的程序中進行軌跡檢驗
標定板采用鋁合金表面陽極噴砂氧化形式制造，尺寸250mm×150mm，包含三角形、S型、方形、長方形、圓形軌跡。
（三）立體倉儲模塊
模塊基體采用鋁板搭建，安裝在型材實訓桌上，可放置裝配、拋光的組件，設置分類放置的工件料庫。
| 1 | 倉位數量 | 9個（3層3列） |
| 2 | 倉位承重 | 2Kg |
| 3 | 外形尺寸 | 162×183×363mm |
| 4 | 定位裝置 | 每個倉格有唯一的定位裝置 |
| 5 | 工件材質 | 拋光件、焊接件等 |
| 序號 | 名稱 | 詳細描述 | 單位 | 數量 | 備注 |

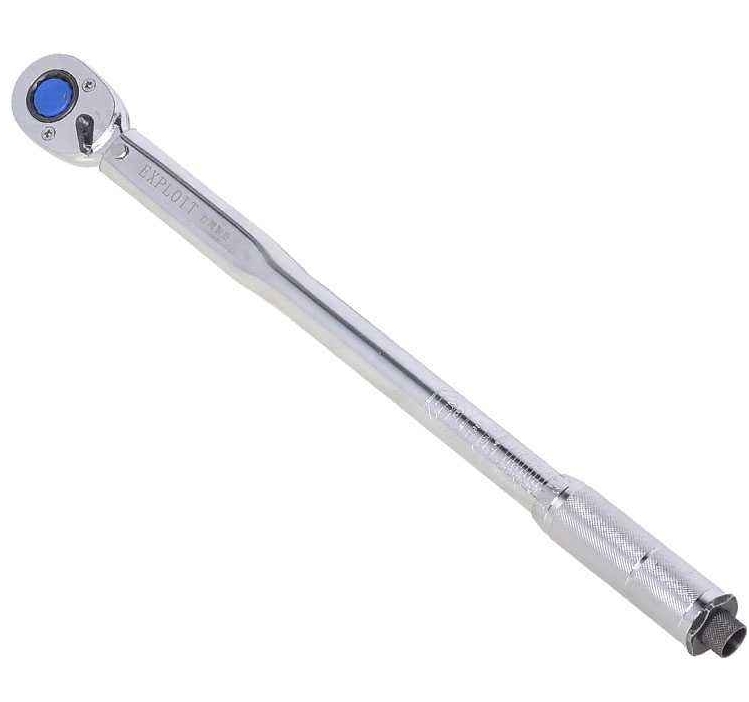

| 1 | 預置式扭力扳手 |
 品牌型號：TG-25 扭力范圍：5-25N·m； 分辨率：0.25 N·m； 長度：250mm；寬度：33mm；重量：0.34kg。 手柄：陽極氧化鋁合金防滑滾花設計，不生銹不掉色； 刻度：激光鐳射，清晰不掉色； 棘輪頭：可正反雙向報警； |
把 | 1 | |
| 2 | 內六角扳手 |
品牌型號：立昌 0803 90度直角彎折工藝彎曲到位，一次成型彎曲到位無反彈； 工業級S2鋼整體鍛造，整體熱處理，硬度高扭矩大； 棱角接觸面大，方便操作，不易打滑，更耐磨損； 噴水測試不生銹手感舒適，整體去毛刺處理，表面光滑平整； ABS塑殼，整體牢固，不易脫落，有對應插孔，不易損壞； 激光鐳射打標工藝，清晰可見，使用方便； 可選配加力棒，操作更便捷。 |
套 | 1 | |
| 3 | 百分表 |
品牌型號：上工 CV-6CA 表頭：量程0-10mm，分辨率0.01mm，表圈外徑58mm。 測量靈敏準確，下軸套防水、防塵；雙面讀數；外圈滾花設計，調整表盤，轉動輕松快捷；銅體銅芯結構，穩定耐用；加硬玻璃鏡蓋，防塵防劃，讀數清晰；可拆卸鋼制測頭，內嵌銅套設計；金屬限位裝置，帶緊固螺絲，讀數穩定準確；尺身帶有編碼，清晰可見； 表座：磁性表座，規格60kg，尺寸58*50*56，重量1 kg，工作磁力588N 對位夾表孔，可適應絕大部分的量表；金屬搖桿搭配旋緊螺絲輕松控制表盤方向；帶轉向開關底座操作方便，采用稀土永磁材料，吸附能力強不易退磁； |
套 | 1 | |
| 4 | 直尺 |
品牌型號：得力 8461 規格50cm；長53cm，寬2.8cm。 采用2Cr13不銹鋼制造，堅固耐用，耐磨耐摔；采用鐳射刻字工藝整；文字采用兩色印刷，雙色標記，清晰耐磨，背面刻有公式換算表，便于查找核對；表面亞光處理、美觀耐用、不易反光；尾端帶懸掛孔方便收納； |
把 | 1 | |
| 5 | 激光水平儀 |
 品牌型號：目博士 MBS-8969 激光波長：激光線和水平線激光波長635nm 下對點1*650nm； 自動安平方位：±3°超范圍光線閃亮； 發射角度：120°； 水平精度：5m±1m； 垂直精度：5m±1m； 下對點精度：±+1mm/1.5m； 正交精度：±+1mm/3m； 線寬：2mm/5m； 工作環境：室內/室外； 電源：高容鋰電池； 專業光線處理芯片，提升復雜環境的工作準度； 寶石級玻璃鏡面，透光率強，硬度大，防刮性強； 機械擺錘一體化； 帶強光點；自動安平；金屬烤漆底座；搞震防水防摔；鐘表級360°微調；180°水平線轉換；EP電容觸摸按鍵。 |
臺 | 1 | |
| 6 | 螺絲擰緊力矩表 |
品牌型號：MXITA MT0.3-30Nm 扭力范圍：0.3-30N；材質：鉻釩合金鋼；制式：公制；精度：±2%；最小分辨率0.1Nm(0.1lb-ft)；preset:1；記憶數量：50；扭力單位：Nm lb-ft kg-m；mode:trace/peak；alert:led&buzzer；battery:2pcs*AAA；長度：75mm；重量120g；待機自動關機70s。 |
臺 | 1 | |
| 7 | 周轉箱 |
品牌型號：耐奉 315 尺寸：635*425*150； PE材料，綠色環保，無毒無味； 舒適把手設計，方便提拿； 可疊加設計，便于收納，更好的利用空間；防滑設計，底部采用加厚網格設計，保護箱底不破損，具有防滑作用；加厚把手承重能力更強。 |
只 | 1 |
四、教學演示及實時監控糾正系統
本系統配置大屏顯示和視頻采集功能。通過將拆裝實訓臺接入到大尺寸液晶顯示系統中，可實現根據需要進行拆裝視頻觀看、拆裝仿真軟件步驟操作等。每個拆裝工作臺區域設置一個監控?cái)z像頭，可將學生的整個拆裝過程進行全程攝錄，作為學生的數據庫，統計學生的操作過程是否正確，是否規范。
視頻資源可隨時提取與截取，進行微課教學及資源庫整合，完成精品微課的資提取、結構框架清晰、現場效果明確的資源庫。
l 液晶屏幕技術參數
| 1 | 安裝位置 | 不低于1.6米，按照人體工學結構設計，滿足學生正常視角觀看 |
| 2 | 安裝支架 | 采用型材結構，立體設計，滿足觀看視角正常、安裝牢固不晃動。 |
| 3 | 屏幕 | 55寸 4K 超高清屏 |
| 4 | 分辨率 | 3840*2160 |
| 5 | NTSC | 72% |
| 6 | 可視角度 | 178° |
| 7 | 刷新率 | 60Hz |
| 8 | CPU | Cortex A53 四核 高達1.5GHz |
| 9 | GPU | Mali-450 750MHz |
| 10 | HDR | HDR 10 和 HLG(Hybrid Log-Gamma) |
| 11 | 內存 | 2GB DDR |
| 12 | 閃存 | 8GB eMMC |
| 13 | 通訊功能 | 支持藍牙、紅外，無線wifi 雙頻 2.4/5GHz |
| 14 | 接口 | HDMI高清端口2個，USB接口2個，音頻接口、以太網、AV、模擬信號等接口 |
| 15 | 格式支持 | 支持各類常規視頻、音頻格式。 |
l 監控?cái)z像頭技術參數
| 1 | 品牌 | ?？低?/td> |
| 2 | 型號 | DS-2DC2402IW |
| 3 | 電源 | DC12V 9W max |
| 4 | 工作溫度和濕度 |
-10℃-50℃ 濕度小于90% |
| 5 | 防護等級 |
TVS 4000V防雷、防浪涌、防突波 符合GB/T17626.5四級標準 |
| 6 | 安裝方式 | 多種安裝方式可根據應用環境進行選擇 |
| 7 | 聚焦模式 | 自動 |
| 8 | 信噪比 | 大于52dB |
| 9 | 焦距 | 2.8-6mm，2倍光學變倍 |
| 10 | 光圈數 | F1.8-F2.5 |
| 11 | 功能 |
水平范圍：360度監控?zé)o死角 垂直范圍：0-90度 支持比例變倍 300個預置點 巡航掃描8條 支持?jǐn)嚯娪洃浌δ?br /> 守望功能：預置點/巡航掃描 |
| 12 | 紅外功能 |
紅外照射距離：30m 支持Smart IR |
五、安全圍欄
效果圖

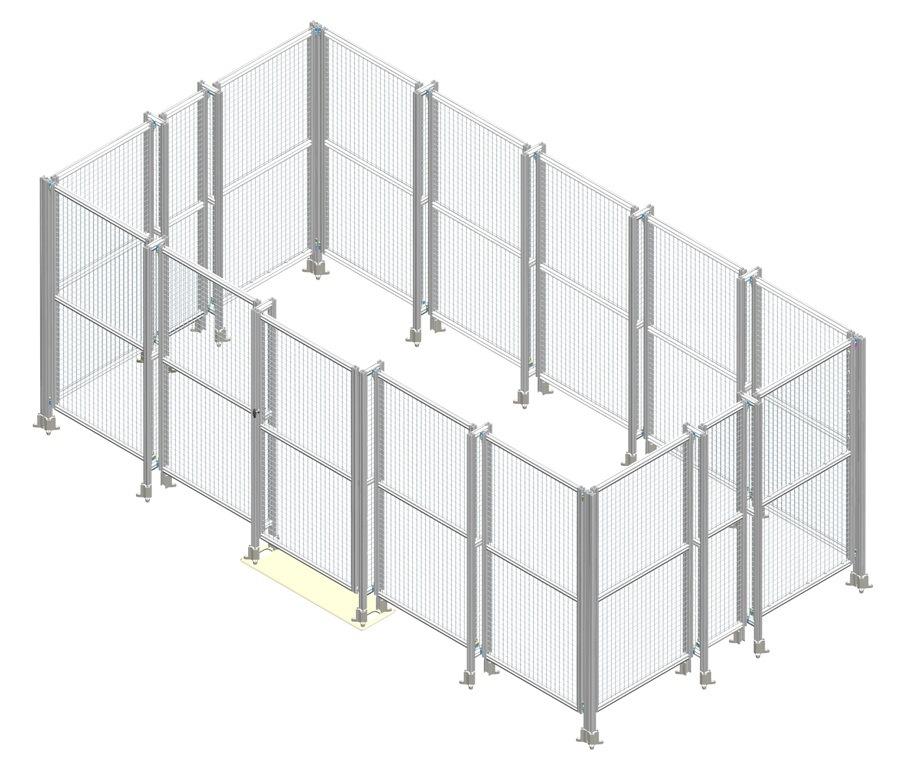

拆裝實訓區設置安全防護欄，將工作區域與安全區域有效隔離。工作區域內各工作站之間也均隔離開來。出入口為門式結構并配置安全鎖，危險區域設置工業級安全光幕，有力保護人身安全。安全防護欄采用優質鋁型材搭建，中間部分為黃色網格。
