LG-BCC01型 傳感器原理與應用教學平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、硬件資源
1、上位機STM32F407核心板
MCU：采用STM32F407ZGT6芯片，ARM Cortex-M4架構；
主頻：168MHz；
內部Flash：1MB；
內部RAM：192KB；
板載SRAM：512K*16bits；
板載Flash：128Mbit Nor Flash；
板載Flash：1Gbit Nand Flash；
2、下位機數據采集Cortex-M3處理器
MCU：采用STM32F103VCT6芯片，Cortex-M3 ARM處理器；
工作頻率：72MHz；
閃存程序控制器：64KB；
SRAM：20KB；
供電電壓：2.0~3.6V；
工作溫度：-40℃~85℃；
3、底板部分
7寸真彩電容觸摸屏，分辨率800x480；
2 個可編程LED；
4個可編程KEY；
1個復位按鍵；
標配20種傳感器模塊；
1 個鉑電阻測溫原理單元；
1個光敏電阻測光強原理單元；
2個USB串口；
1 個USB OTG接口；
1個USB接口；
1個以太網接口；
DC 5V電源輸入接口；
STM32F103VCT6調試JTAG電路；
STM32F407/i.MX6調試JTAG電路；
RTC實時時鐘；
4、WIFI部分
WIFI采用ESP8266串口WIFI模塊，內置超低功耗 Tensilica L106 32 位 RISC處理器；
工作溫度-20℃~+85℃；
供電電壓3.0V~3.6V；
存儲溫度-40℃~+90℃；
*大焊接溫度250℃；
主頻160MHz；
通訊接口UART；
串口速率*高可達4Mbps；
用戶配置，AT指令集；
無線標準802.11 b/g/n；
頻率范圍2.4G∼2.5G；
CCC/FCC/CE/TELEC/SRRC標準認證；
支持實時操作系統(RTOS)和Wi-Fi協議棧；
5、藍牙部分
（1）尺寸：26.9*13mm；
（2）工作頻段：2.4G；
（3）空中速率：1Mbps；
（4）通訊接口：UART 3.3V TTL電平；
（5）天線接口：內置PCB天線；
（6）工作電壓：2.0~3.6V；
（7）睡眠電流：0.4uA；
（8）通信電平：3.3V；
（9）工作濕度：10%~90%；
（10）發射功率：4dBm（*大）；
（11）工作溫度：-25℃~75℃；
（12）參考距離：10米；
6、傳感器模塊及原理實驗?zāi)K
火焰?zhèn)鞲衅?，三軸加速度傳感器，單軸傾角傳感器，接近開關/紅外反射傳感器，聲響開關/光敏電阻傳感器，干簧管門磁/霍爾開關傳感器，紫外線傳感器，震動傳感器，廣譜氣體傳感器，磁場強度傳感器，薄膜壓力傳感器，雨雪傳感器，溫濕度傳感器，熱釋紅外傳感器，紅外對射傳感器，光照傳感器，大氣壓力傳感器，循跡傳感器，顏色傳感器，LED/蜂鳴器傳感器。
傳感器原理與應用教學平臺擁有光敏電阻測光強度以及鉑電阻測溫兩種原理實驗?zāi)K，光敏電阻測光原理實驗，通過調節光照強度，得到不同的電壓值，光強，光暗指示燈會有不同的顯示。鉑電阻測溫原理通過手動調節電阻值達到電橋平衡，通過測得的電壓值，分析電路，計算出此時的被測溫度值。
二、軟件資源：
軟著：物聯網教學科研平臺V1.5
1、軟件資源
（1）驅動程序：7寸電容液晶觸摸屏、USB、UART、I2C總線、SPI總線、DM9000以太網設備驅動、LED1~LED2、KEY1~KEY4、所有配套傳感器模塊驅動程序；
（2）開發環境：MDK5；
（3）圖形界面：STM32F407核心（emWin5.28）
2、實驗體系（具體詳見實驗指導書）
STM32F407核心實驗（37個）
3、配套豐富的綜合實訓系統

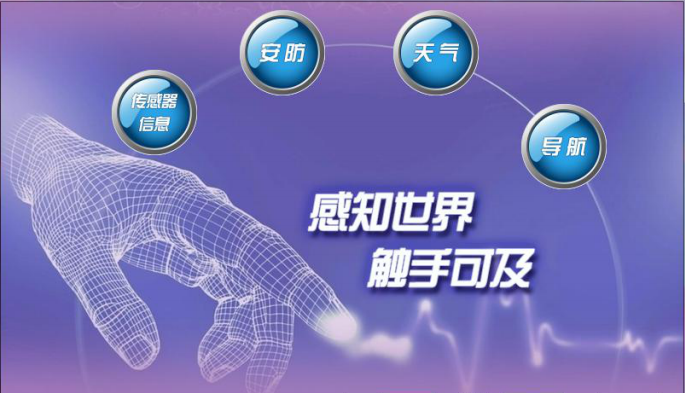

（1）綜合實訓系統主界面
包含傳感器數據綜合采集系統、智能家庭安防聯動系統、航海導航系統、氣象信息系統、模擬萬用表系統五個子系統。
（2）傳感器數據綜合采集系統
此系統可以獲取傳感器平臺所有傳感器的狀態和數據信息。
（3）智能家庭安防聯動系統

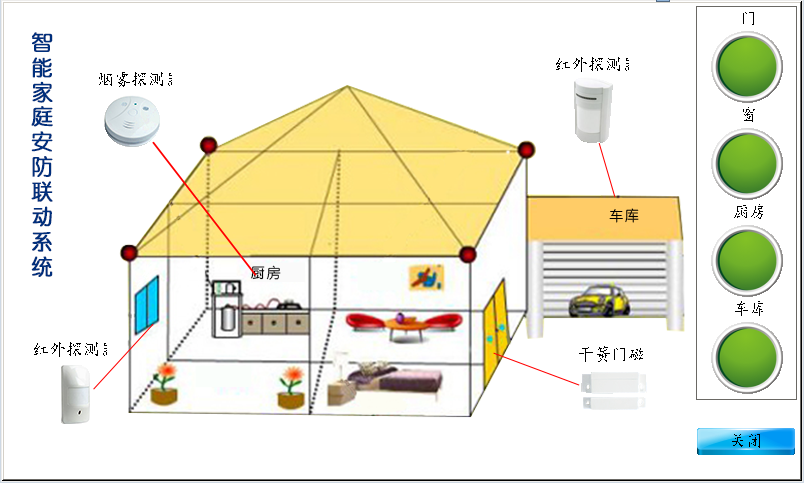

該系統表征傳感器在安防領域的典型應用，將各類安防傳感器分別布置于家庭中不同位置用以安防探測，用QT界面制作指示燈直觀顯示傳感器狀態，點擊右側相應傳感器可以進入歷史狀態查詢界面。
（4）氣象信息系統

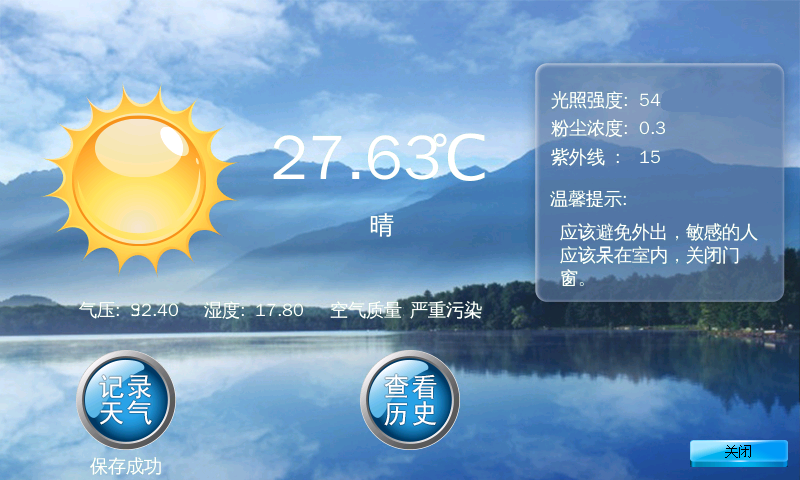

該系統表征傳感器在氣象和環境監測領域的典型應用，QT界面實時直觀顯示當前的天氣狀態，包括氣溫、濕度、空氣質量、光照強度、粉塵濃度、紫外線強度等氣象參數。同時點擊記錄天氣圖標，可以將當前天氣狀態信息寫入數據庫，點擊查看歷史圖標，可以查詢天氣歷史記錄，實現了當前氣象信息的上傳和下載。
（5）航海導航系統
該系統表征了傳感器在航海導航領域的應用，界面顯示海上航行船舶的狀態信息及所處周圍環境、氣象信息等。
