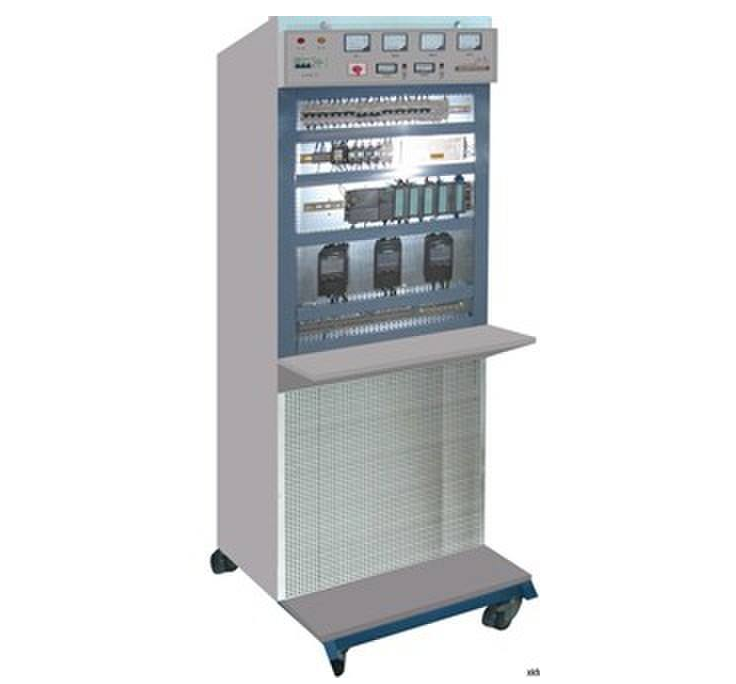

LG-PBG01型 網板式PLC變頻器實訓柜(內置網孔板)
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品特點：
網板式PLC變頻器實訓柜是在電工的基礎上進行改進，增加了PLC直接控制工業電氣實驗、再增加了變頻器的自動調速實驗，增加了電腦網絡連網考試功能，可有老師主控電腦制進行自動聯網考試。該裝置按標準電氣控制柜設計制造規格，采用網孔板結構，柜內裝有電路所需的PLC、變頻器、電度表、日光燈、開關、插座、感應開關、漏電開關以及電氣控制所需要的多種低壓電器，如漏電斷器、熔斷器、電流、互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、有動功率表、無動功率表、電度表和工作電源、定時、誤操作記錄儀等，增加了電腦網絡式連網考核功能，可由教師主控電腦控制64臺。
二、主要功能技術參數：
1、輸入電源AC380V～±5%50Hz，電流5A。
2、外形尺寸：700×500×1700mm
3、PLC：FX1N-20MR
4、三菱互動教學軟件
5、三菱培訓軟件
6、三菱學習教材
7、MCGS工控組態軟件
三、實驗操作項目：
1、PLC控制異步電動機的點動控制
2、PLC控制異步電動機的的兩地控制
3、PLC控制異步電動機兩地正反轉控制
4、PLC控制異步電動機聯鎖正反轉控制
5、PLC控制自動順序起動控制
6、異步電動機△/Y啟動切換
7、自動往返小車
8、CA6140車床PLC控制
9、CW6163車床PLC控制
10、閘刀開關正轉控制線路
11、接觸點動正轉控制線路
12、具有自鎖的正轉控制線路
13、具有過載保護的正轉控制線路
14、倒順開關控制正反轉控制線路
15、接觸器聯鎖的正反轉控制線路
16、按鈕聯鎖的正反轉控制線路
17、按鈕接觸器復合聯鎖控制線路
18、自動往返行程控制線路
19、接觸器控制串聯電阻降壓起動線路
20、時間繼電器控制串聯電阻降壓控制線路
21、手動Y/△降壓起動
22、接觸器控制Y/△降壓起動
23、時間繼電器控制Y/△降壓起動
24、QX3-13型Y/△自動起動控制線路
25、半波整流能耗制動控制線路
26、全波整流能耗制動控制線路
27、C620車床電氣控制線路
28、手動降壓起動
29、單相運行反接制動控制線路
30、電動葫蘆電氣控制線路
31、C6163車床電氣控制線路
32、控制電路聯鎖控制線路
33、主電路聯鎖控制線路
34、直流電機啟動
35、直流電機的調速
36、直流電機反速
37、直流電機制動實驗
38、直流電機拆裝訓練
39、直流電機檢修訓練
40、變頻器的外圍接線及交流電機連接
41、變頻器的多種操作模式實驗①外部端子控制②面板操作控制③組合操作模式
42、變頻器設定程序運行
43、變頻調速多段速度控制
44、變頻器的制動控制
