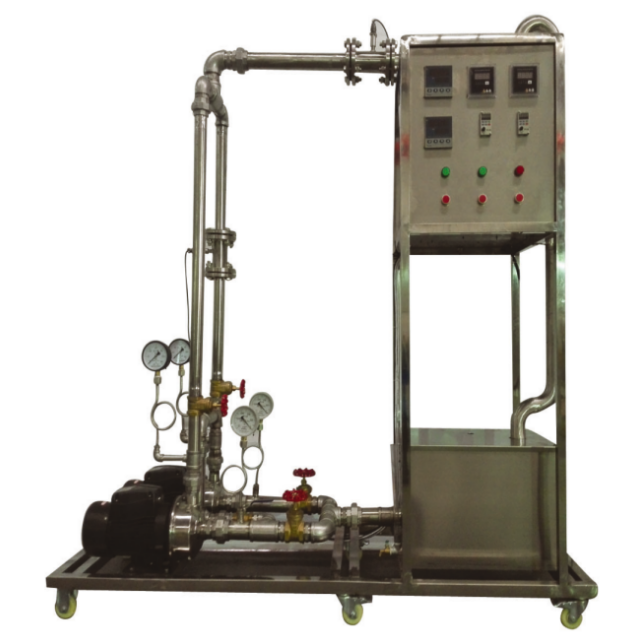

LGL-LXB02型 數字型離心泵綜合實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、實驗?zāi)康模?/strong>
1、適合于工程流體力學（水力學）教學實驗。
2、了解離心泵的結構、特性及操作；熟悉離心
泵的工作原理。
3、掌握離心泵主要參數的測定方法，測量一定
轉速下的離心泵特性曲線。
4、雙泵串、并聯實驗及泵汽蝕實驗。
二、主要配置：
離心泵、蓄水箱、實驗管道、閥門、自循環裝
置、壓力傳感器、流量傳感器、溫度傳感器、
單相功率表、萬能信號輸入巡檢儀、軟件、不
銹鋼框架、控制屏。
三、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz?？蛇B續操作。
2、離心泵采用管道離心泵，額定功率：370W，轉速：2800r/min，吸程：8m，效率：34%，
流量：2.5m3/h，揚程：15m，實驗范圍寬，能明顯出現空化汽蝕現象，數量2臺。
3、壓力傳感器：測量范圍0-0.6MPa 精度0.5級。
4、負壓傳感器：測量范圍-0.1-0MPa 精度0.5級。
5、電動機功率采用數字單相交流功率測量?jī)x表測得。
6、DN25渦輪流量計：1~20m3/h，4-20mA遠傳輸出，流量檢測機構。
7、蓄水箱：容積約70L，304不銹鋼材質，當停止供水開啟灌泵閥時，可使泵運行時出現汽
蝕現象。
8、實驗所用的流體-水為全循環使用設計，充分節約水資源。
9、電控箱，裝有開關指示燈、功率表、壓力表、流量表，對其中泵的參數進行顯示。
10、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
11、模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓力、功率等模擬量信號采集；配數據采集軟件一套，在線工業組態軟件一套。
12、外形尺寸：1650×600×1500mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
