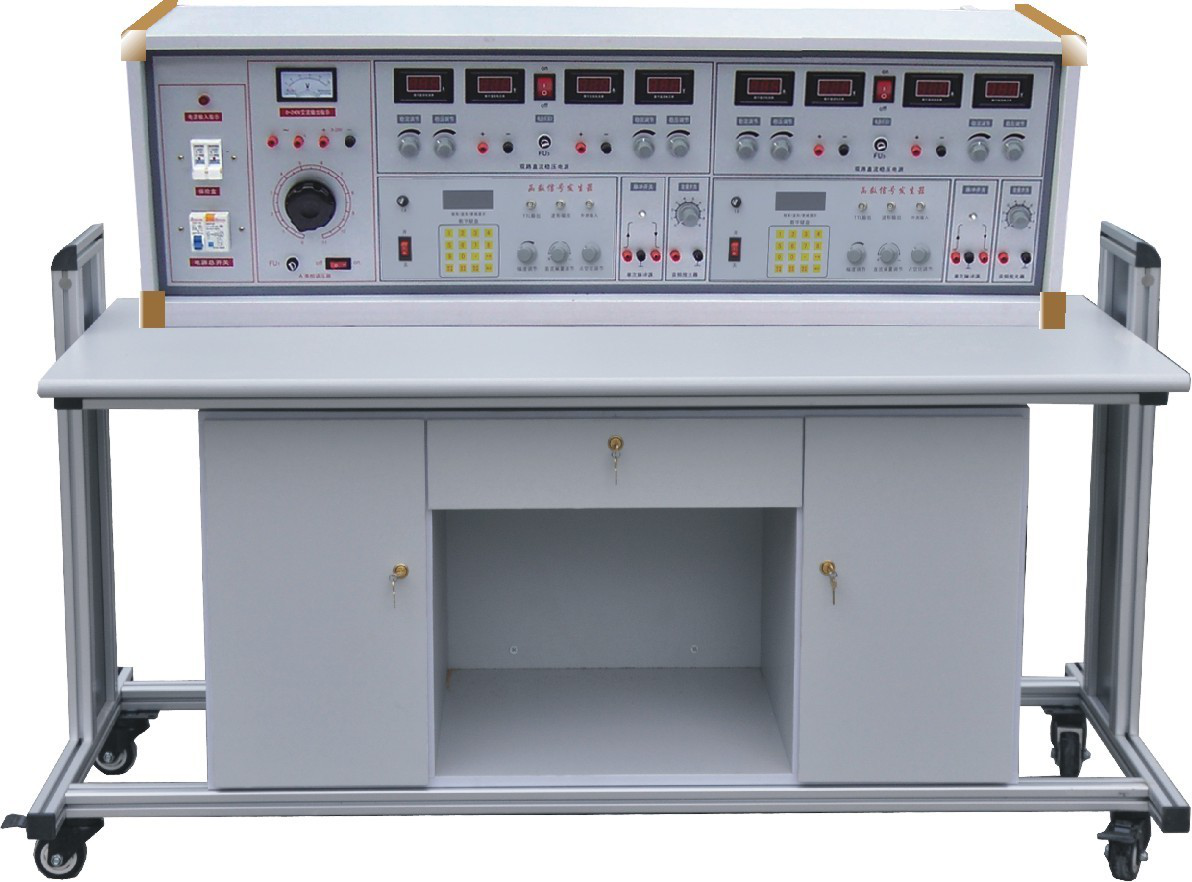

LGDL-C01型 模擬電路應用創新實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、特點:
LGDL-C01型 模擬電路應用創新實驗裝置具有較完善的安全保護措施，較齊全的功能。實驗屏配通用電路插扳，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。模擬電路應用創新實驗裝置實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二、適用范圍:
模擬電路應用創新實驗裝置適用于高等院校及要求較高的中專、技校、職業學校，可完成模擬電子技術課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品。
三、技術性能：
1、輸入電源：單相三線 ～220V±5% 50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：150Kg
5、外形尺寸：2000mm×700mm×1500mm
四、實驗裝置基本配置及功能：
本實驗臺主要由實驗屏、實驗創新模塊、實驗桌等到組成。
（一）實驗屏
1、實驗臺構成與性能:共用部分
1.1.電源及參數
1.1.1輸入電源:單相三線輸入
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
1.1.3可調交流電源：一臺0.5KVA單相0～250V輸出。
二組獨立部分
A組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
B組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
C組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
1.2功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.6外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
1.7電路插扳：電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。
1.8透明創新實驗元件模塊：創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。
2、實驗桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。
五、實驗內容：
1．二極管的正、反相特性
2．晶體三極管的輸入、輸出特性
3．晶體管共射極單管放大器
4．兩級阻容耦合放大電路
5．負反饋對放大器性能的影響
6．場效應管放大器
7．差動放大電路
8．運算放大器指標測試
9．集成運算放大器的基本應用
(多種模擬運算電路)
10．集成運算放大器非線性應用
（多種波形發生器）
11．變壓器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．單相橋式整流電路
15．串聯型晶體管直流穩壓電源
(設計性實驗)
16．集成直流穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電路
19．晶閘管簡單測試
20．晶閘管可控整流電路
