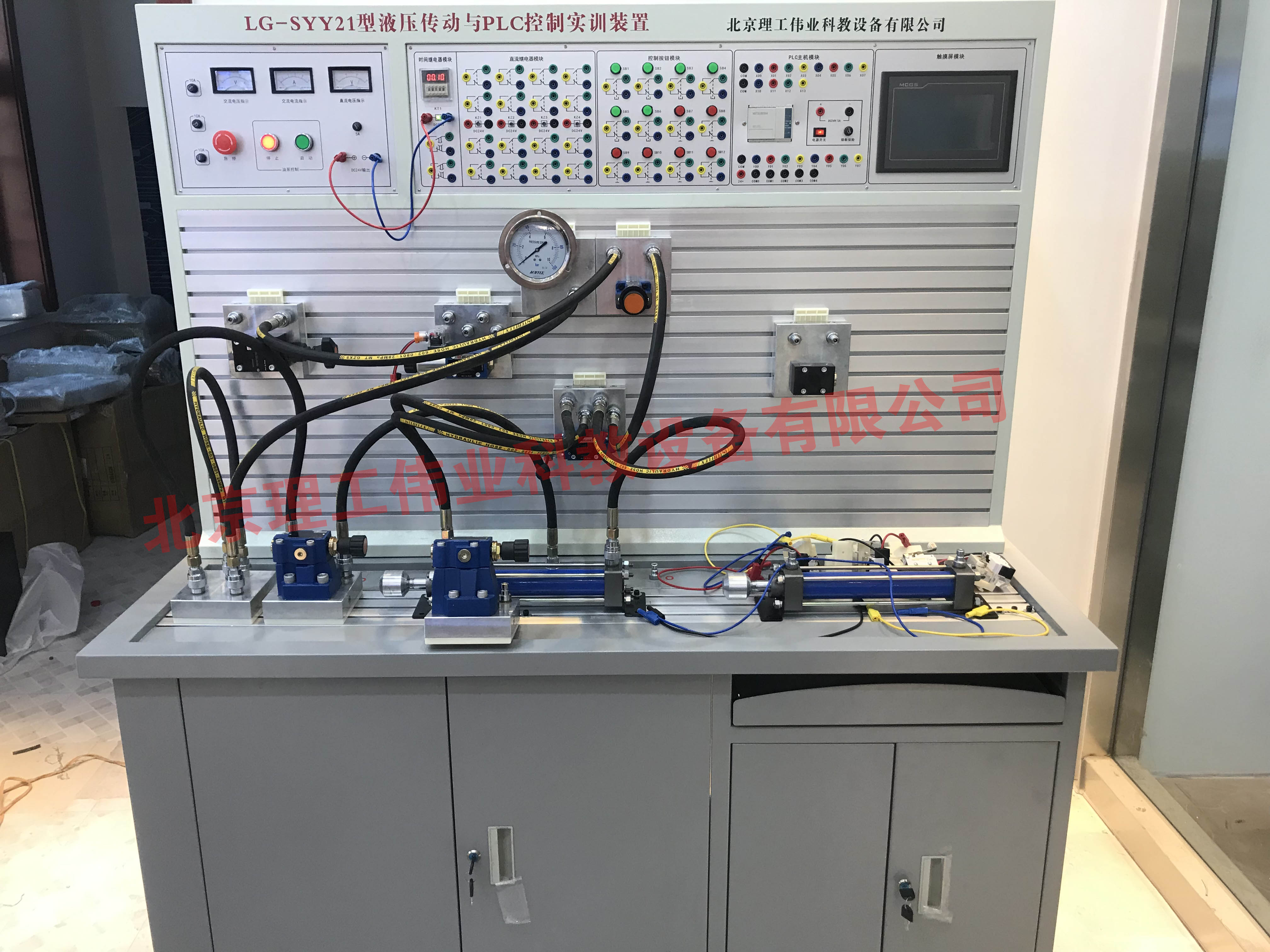

LG-SYY21型液壓傳動與PLC控制實訓裝置（工業型）

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、技術指標
LG-SYY21型 液壓傳動與PLC控制實訓裝置（工業元件）采用工業液壓元件、集各執行模塊、繼電器控制單元、PLC編程及MGGS組態、監控技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）和油箱固定在一起，油箱和控制屏單獨放置；三相電源帶有漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。

二、技術參數
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、裝置容量：≤2kVA。
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)．
5、變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
6、電機：額定電壓380V．額定功率1.5kW，絕緣等級B
7、液壓泵站：*大容積60L．2mm鋼板、變量葉片泵及電機、油面液位計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
8、PLC主機：PLC選用三菱FX1S-20MR主機，主機為12路開關量輸入／8路繼電器輸出。
9、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。通過機械控，傳統繼電器控制，先進的PLC自動控制及監控技術于一體，靈活實現其功能。
★三、無線智能實驗室管理考核系統
1、系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的液壓實驗臺?？勺鲗W(xué)生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
2、集成無線實驗電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉液壓實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
3、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
4、學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分?jǐn)?shù)查，設備號查詢。
四、設備清單

序號	型號/規格	名稱	數量	單位
1		實訓臺	1	個
2	1520×700×1750（mm）	實訓桌	1	張
3	380V、24V	電源模塊	1	塊
4		按鈕模塊	1	塊
5		繼電器控制模塊	1	塊
6		電磁閥電控模塊	1	塊
7	三菱FX1S-20MR	PLC模塊	1	塊
8	無線智能實驗室管理考核系統	WIFI管理器	1	套
9	2FRM6-31B/15QB	二通流量閥（調速閥）	2	只
10	3WE6A61B/CG24N9Z5L	二位三通電磁換向閥	2	只
11	4WE6C61B/CG24N925L	二位四通電磁換向閥	1	只
12	4WMM6C50BF	二位四通手控?fù)Q向閥	1	只
13	4WE6E61B/CG24N9Z5L	三位四通電磁換向閥（O）	1	只
14	4WE6J61B/CG24N9Z5L	三位四通電磁換向閥（M）	1	只
15	DRVP10-1-10	單向節流閥	1	只
16	RVP10-10B	單向閥	1	只
17	DB10-1-50B/100U	先導式溢流閥	1	只
18	DBDH6P10B/100	直動式溢流閥	1	只
19	DZ10-1-30B/100	先導式單向順序閥	1	只
20	DR10-4-50B/100Y	先導式減壓閥	1	只
21	SV10PA2-30B	液控單向閥	2	只
22	HED40P15/100Z14L24	壓力繼電器	2	只
23		三通	4	只
24		四通	3	只
25	MOB40-200	雙作用油缸（臥式帶桿頭）	2	只
26	YN-100ZQ/10MPa	耐震壓力表	1	只
27		行程開關	4	只
28	膠管	M16*1.5/8I-W-0.5M(裝好快捷接頭)	10	根
29		M16*1.5/8I-W-0.7M(裝好快捷接頭)	15	根
30	M16*2.4	O型圈	2	個
31	11*1.9	O型圈	3	個
32		電機電源線（制作好）三相四線電線	1	根
33		油箱鐵盤（一個為平一個為彎）	1	個
34	油箱	泵站	1	個
35	三菱	編程電纜	1	條
36		液壓實訓說明書	1	冊
37		三菱編程軟件及程序	1	盤
38		工具	1	套
