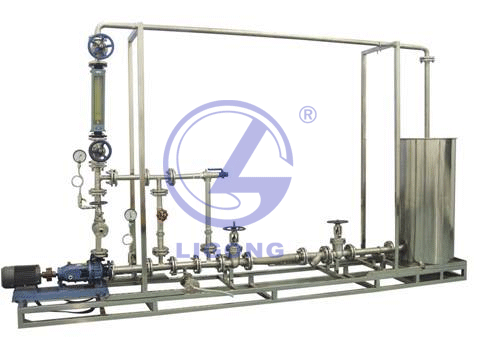

LGH-GLF01型 機泵管路閥門維修維護實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置功能
（1）實訓裝置能夠使學生掌握管道、管件、閥門、水箱、水泵及測量?jī)x表等組成化工生產工藝流程。
（2）根據工藝要求制定設備連接方案、并完成管路組裝、水壓實驗、管路拆卸等工作。
（3）化工設備如管件、閥門、水箱、水泵出現故障應及時檢查出并排除。
（4）能夠完成設備維修等10項技能訓練。
（5） 實訓裝置使學員掌握化工管路拆裝方面的理論知識（化工管路基本概念、流體輸送設備及管路拆裝安全操作規程等）。
二、外形尺寸
對象部分：3000×800×2000(長×寬×高mm)。
測控部分：開關盒集成于對象部分之上。
外配設備：無。
三、公用工程
水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
電：電壓AC380V，功率4.4kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：無。
四、拆裝工具及檢漏工具
|
序號 |
名稱 |
規格 |
單位 |
數量 |
|
1 |
管子鉗 |
450mm |
把 |
1 |
|
2 |
套筒扳手 |
22~24 |
把 |
1 |
|
3 |
橡膠榔頭 |
2.5寸 |
把 |
1 |
|
4 |
螺絲一字批 |
大號 |
把 |
1 |
|
5 |
螺絲十字批 |
大號 |
把 |
1 |
|
6 |
平口鉗 |
大號 |
把 |
1 |
|
7 |
尖嘴鉗 |
大號 |
把 |
1 |
|
8 |
卷尺 |
300cm |
把 |
1 |
|
9 |
水平尺 |
600mm |
把 |
1 |
|
10 |
直角尺 |
不銹鋼12/300mm |
把 |
1 |
|
11 |
直尺 |
不銹鋼尺60cm |
把 |
1 |
|
12 |
螺栓螺母 |
M16×50 |
套 |
10 |
|
13 |
螺栓螺母 |
M16×55 |
套 |
10 |
|
14 |
生料帶 |
聚四氟乙烯 |
卷 |
10 |
|
15 |
安全帽 |
橘紅色 |
頂 |
4 |
